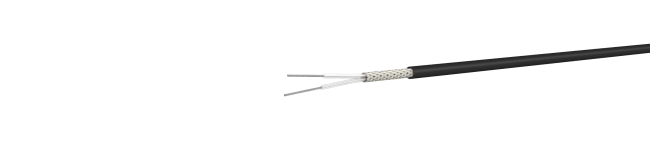

RG 108 A/U
1st Dielectric Material | PE (Polyethylene) |
1st Centre Cond Design | Strand-07 |
Installation Temperature max. | 60 °C |
2nd Dielectric Material | PE (Polyethylene) |
2nd Centre Cond Design | Strand-07 |
1st Dielectric Diameter | 2 |
Operating Temperature min. | -25 °C |
2nd Centre Cond. Material | Copper, Tin plated |
1st Centre Conductor Diameter | 0.93 mm |
1st Centre Cond. Material | Copper |
2nd Centre Conductor Diameter | 0.93 mm |
2nd Dielectric Diameter | 2 mm |
Calculated Power | N |
Installation Temperature min. | -20 °C |
Operating Temperature max. | 85 °C |
Outer Conductor 2 Description | Outer conductor |
Outer Conductor 3 Description | Outer conductor |
Outer Conductor 4 Description | Outer conductor |
Outer Cond1 Coverage | 88 % |
Outer Conductor1 Diameter | 4.6 mm |
Outer Conductor1 Material | Copper, Tin plated |
Class | 1148 |
2006/1907/EC (REACH) | compliant |
Armoring 1 Description | Armor |
Armoring 2 Description | Armor |
Armoring 3 Description | Armor |
Armoring 4 Description | Armor |
Cable Category | Twinaxial cable |
Cable Family | RG: RG type RF cables |
CABLE GROUP Cable | V1 |
Calc IL/Power up to Freq | 17 MHz |
Capacitance | 65 pF/m |
Cold Bend Test | n/a |
Description | RG108, 78 Ohm, 1 GHz, 85°C, ø6 mm, PVC jacket |
Distribution txt | Twinax, RG108, 78 Ohm, 1 GHz, 85°C, ø6 mm, PVC jacket |
Halogen Free | N |
ID | RG_108_A/U |
Impedance | 78 Ohm |
Impedance Tolerance ± | 7 Ohm |
Insulation Resistance | 100000000 MOhm/m |
Jacket Colour | RAL 9005 - bk |
Jacket Diameter | 6 mm |
Jacket Material | PVC II (low migration) |
2011/65/EC (RoHS) | compliant |
Number of Screens | 1 |
Only as Assembly | N |
Operating Frequency | 1 GHz |
Operating Voltage | 1 kV |
Outer Conductor1 Design | Braid |
Print on Jacket | HUBER+SUHNER RG 108 A/U 78 Ohm (production order number) |
Propagation Velocity | 66 % of c |
Repeated Bend Radius | 60 mm |
Weight | 4.9 kg/100m |
Signal Delay | 5 ns/m |
Static Bend Radius | 30 mm |
Test Voltage | 2 kV |
OBJECT_ID | 7612693 |
