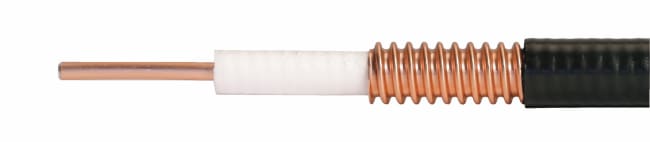

SUCOFEED 1/2 HF FR

Produktnummer: 84020859
Huber Suhner
Lagerbeholdning:

Erstatter 84127333

Verified for Lead-Free Soldering true
Installation Temperature max. 60°C
Inductance 0.2µH/m
Operating Temperature min. -40°C
Attenuation Coefficient b max. 0.0098915
Attenuation Coefficient b 0.0094205
Attenuation Coefficient a 0.09872015
Tensile Strength 700N
Attenuation Coefficient a max. 0.1036562
Calculated Power false
Centre Conductor Diameter 3.6mm
Centre Conductor Material Copper clad Aluminum
Inner Cond Res DC 2.9Ohm/km, 2.9Ohm/km
Installation Temperature min. -25°C
Operating Temperature max. 85°C
Outer Cond Resistance DC 3.9Ohm/km, 2.8Ohm/km
Outer Cond1 Coverage 100%
Outer Conductor1 Diameter 12.2mm
Outer Conductor1 Material Copper
2002/96/EC (WEEE) no special marking needed
Class 1148
2006/1907/EC (REACH) compliant
Alternative Cable SUCOFEED_1/2_HF_FR_UL
Bending Force Moment 2.7Nm
Cable Category Corrugated RF cable
Cable Family Sucofeed: Corrugated, low-loss RF cables
Kabelgruppe - Kabel M9
Calc IL/Power up to Freq 24MHz
Capacitance 80.3pF/m
Centre Conductor Design Wire
CW Power 830W
CW Power Frequency 1GHz
Description Copper outer conductor, 50 Ohm, 10 GHz, 85°C, ø13.4 mm, LSFH jacket, Flame retardant, CPR qualified
Dielectric Diameter 9mm
Dielectric Material SPE (Foamed Polyethylene)
Distribution txt Corrugated, Copper outer conductor, 50 Ohm, 10 GHz, 85°C, ø13.4 mm, LSFH jacket, Flame retardant, CPR qualified
Fire Test a IEC 60332-1
Fire Test b IEC 60332-3 (A)
Fire Test c EN 60332-1-2
Halogen Free true
Halogen Test IEC 60754-2
ID SUCOFEED_1/2_HF_FR
Impedance 50Ohm
Impedance Tolerance ± 1Ohm
Insulation Resistance 5000000MOhm/m
Jacket Colour RAL 9011 - graphite black
Jacket Diameter 13.4mm
Jacket Material LSFH (modified polyethylene)
Jacket Tolerance 0.2mm
2011/65/EC (RoHS) compliant
Number of Cycles 15
Number of Screens 1
Only as Assembly false
Operating Frequency 10GHz
Operating Voltage 1.27kV
Outer Conductor1 Design Tube, corrugated
Print on Jacket HUBER+SUHNER_SUCOFEED_1/2_HF_FR_#batch-number#_#metric-length#
Propagation Velocity 83% of c
Repeated Bend Radius 50mm
Weight 20kg/100m
Screen Effectiveness 120dB
Signal Delay 4ns/m
Smoke Test IEC 61034
Static Bend Radius 25mm
Temperature Rating UL 80°C
Test Voltage 2.5kV
OBJECT_ID 7450505
