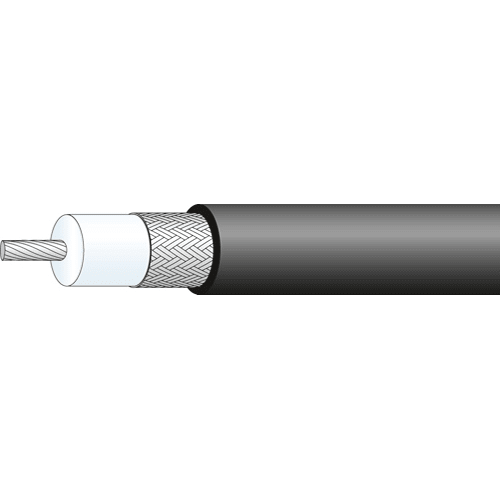

RG 174 A/U

Produktnummer: 22511579
Huber Suhner
Lagerbeholdning:

Installation Temperature max. 60°C
Operating Temperature min. -25°C
Attenuation Coefficient b max. 0.037
Attenuation Coefficient b 0.034
Attenuation Coefficient a 0.888
Attenuation Coefficient a max. 0.977
Calculated Power false
Centre Conductor Diameter 0.48mm
Centre Conductor Material Steel, Copper plated
Conductor Inner Diameter 0.16mm
Inner Cond Res DC 317.3Ohm/km, 334Ohm/km
Installation Temperature min. -20°C
Operating Temperature max. 85°C
Outer Conductor 2 Description Outer conductor
Outer Conductor 3 Description Outer conductor
Outer Conductor 4 Description Outer conductor
Screen Frequency max. 1GHz
Screen Frequency min. 0.0001GHz
Outer Cond Resistance DC 41.8Ohm/km
Outer Cond1 Coverage 87%
Outer Conductor1 Diameter 2mm
Outer Conductor1 Material Copper, Tin plated
Class 1148
2006/1907/EC (REACH) compliant
Armoring 1 Description Armor
Armoring 2 Description Armor
Armoring 3 Description Armor
Armoring 4 Description Armor
Cable Category Flexible RF cable
Cable Family RG: RG type RF cables
Kabelgruppe - Kabel U2
Calc IL/Power up to Freq 17MHz
Capacitance 101pF/m
Centre Conductor Design Strand-07
CW Power 37W
CW Power Frequency 1GHz
Description RG174, 50 Ohm, 1 GHz, 85°C, ø2.8 mm, PVC jacket
Dielectric Diameter 1.48mm
Dielectric Material PE (Polyethylene)
Distribution txt RG174, 50 Ohm, 1 GHz, 85°C, ø2.8 mm, PVC jacket
Dynamic Bend Radius 55mm
Halogen Free false
ID RG_174_A/U
Impedance 50Ohm
Impedance Tolerance ± 2Ohm
Insulation Resistance 100000000MOhm/m
Jacket Colour RAL 9005 - bk
Jacket Diameter 2.8mm
Jacket Material PVC II (low migration)
Jacket Tolerance 0.12mm
2011/65/EC (RoHS) compliant
Number of Screens 1
Only as Assembly false
Operating Frequency 1GHz
Operating Voltage 1.5kV
Outer Conductor1 Design Braid
Print on Jacket HUBER+SUHNER RG 174 A/U 50 Ohm (production order number)
Propagation Velocity 66% of c
Repeated Bend Radius 28mm
Weight 1.2kg/100m
Screen Effectiveness 40dB
Signal Delay 5.03ns/m
Static Bend Radius 15mm
Test Voltage 3kV
OBJECT_ID 7516243
