PCDS_LHAS_LHAS_SM20E_03.0_BB

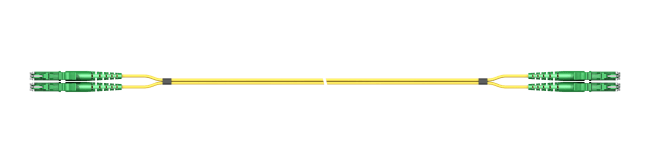

Duplex fibersnor - E-2000® to E-2000®
| Kategori | Detaljer |
|---|---|
| Nøkkelfunksjoner | - Ett-dels design for enkel terminering |
| - Mekanisk koding av kontakt | |
| - Automatisk metallskjerm for håndtering, beskyttelse og lasersikkerhet | |
| Hvordan bruke det | Ideell for høystrøm innendørs applikasjoner |
| Spesifikasjoner | Generell informasjon |
| Monteringsfamilie | Duplex patch-kabel - E-2000® til E-2000® |
| Bruksområde | Innendørs |
| Fiberantall | 2 |
| Polaritetskonfigurasjon | A-B / B-A rett polaritet |
| Brennbare egenskaper | UL 94 V-0 |
| Driftstemperatur | -25 °C til 70 °C |
| Side A / Venstre | Grensesnitt: Koblede kontakter |
| Type: Fiberoptisk kontakt | |
| Kontaktfamilie: E-2000® | |
| Kjønn: Plugg | |
| Husstingfarge (FO-kontakt): Grønn | |
| Bootfarge: Grønn | |
| Mating-sykluser med gjentatt rengjøring: 1000 | |
| Mekanisk grensesnittstandard: IEC 61754-15, TIA 604-16 (E-2000®) | |
| Ytelsesklasse H+S: B | |
| Polering: APC | |
| Innsettingsdemping ved 97%: ≤ 0,25 dB | |
| Typisk innsettingsdemping: ≤ 0,12 dB | |
| Retur taps: ≥ 65 dB | |
| Side B / Høyre | (Samme som Side A) |
| Fiberoptisk kabel | Kabelbeskrivelse: Duplex kabel Fig. 8 |
| Fiberantall: 2 | |
| Fibertype: E9/125 | |
| CPR-klasse: Dca-s1a,d0,a1 | |
| Strekkavlastning: Aramidegarn | |
| Ytre rørdiameter: 2 x 0,9 mm | |
| Stålarmering: LSFH | |
| Ytre jaktdiameter: 2mm x 4,1mm | |
| Ytre jaktsmateriale: LSFH | |
| Strekkstyrke under installasjon: 800 N | |
| Strekkstyrke i drift: 400 N | |
| Min. bøyeradius under installasjon: 50 mm | |
| Min. bøyeradius i drift: 25 mm | |
| Trykkmotstand under installasjon: 10000 N/dm | |
| Trykkmotstand i drift: 5000 N/dm | |
| Brannspredningsstandard: IEC 60332-1-2, IEC 60332-3-25 |
| H+S | |
|---|---|
| Boot colour | Green , Green |
| Insertion loss typical | ≤ 0.12 dB , ≤ 0.12 dB |
| Return loss | ≥ 65 dB , ≥ 65 dB |
| Interface | connectorized , connectorized |
| Insertion loss 97% | ≤ 0.25 dB , ≤ 0.25 dB |
| Polarity | A-B / B-A straight polarity |
| Flammability rating | UL 94 V-0 |
| bre.usedcable01_crush-resistance-installation | 10000 N/dm |
| Mechanical Interface Standard | IEC 61754-15, TIA 604-16 (E-2000®) , IEC 61754-15, TIA 604-16 (E-2000®) |
| Fire propagation standard | IEC 60332-1-2IEC 60332-3-25 |
| Assembly family | Duplex patch cord - E-2000® to E-2000® |
| Performance class H+S | B , B |
| Outer jacket material | LSFH |
| Tensile strength during installation | 800 N |
| Fiber quantity | 2 , 2 |
| Application Area | Indoor |
| Product code | PCDS_LHAS_LHAS_SM20E_XX.X_BB |
| bre.usedcable01_tube-diameter-and-quantity-dyn | 2 x 0.9 mm |
| Gender | Plug , Plug |
| Crush resistance in service | 5000 N/dm |
| Cable Description | Duplex cable Fig. 8 |
| Outer jacket diameter | 2mm x 4.1mm |
| Type | Fiber Optic Connector , Fiber Optic Connector |
| Fiber type | E9/125 |
| Strain relief | aramide yarn |
| Connector family | E-2000® , E-2000® |
| Tensile strength in service | 400 N |
| bre.usedcable01_bending-minimal-operation-radius | 25 mm |
| CPR class | Dca-s1a,d0,a1 |
| Polishing | APC , APC |
| Operation temperature | -25 °C ... 70 °C |
