22 BNC-50-0-3/133 NH

Produktnummer: 22645500
Huber Suhner
Lagerbeholdning:

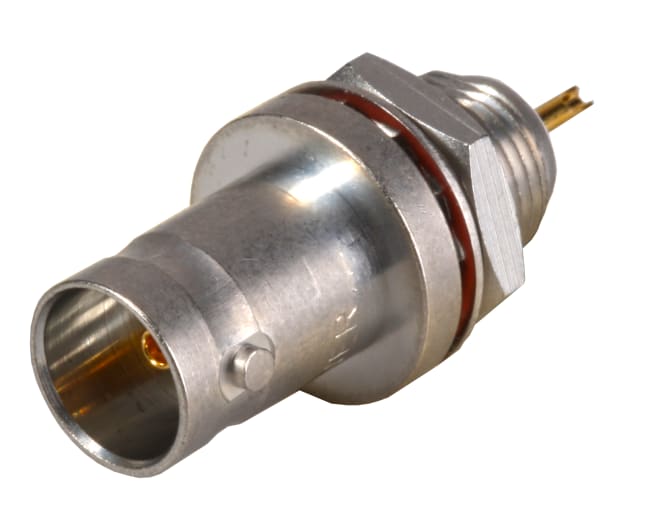

Coaxial connector
|BNC, 50 Ohm, Straight bulkhead receptacle, female

Flange Type round flange
Fastening Nut Plating SUCOPLATE (R) Plating
Fastening Nut Brass
Terminal Dimension D2 5.8 mm
Terminal Dimension D1 2.05 mm
Panel Thickness 6 mm
Terminal Dimension L2 1.4 mm
Terminal Dimension L1 5.5 mm
Tab Style solder end
Washer Bronze
Flange Dimension dia. 14.5
Washer Plating SUCOPLATE (R) Plating
Weight 0.0111 kg
External Remarks null
Highlight2 With panel seal
2002/96/EC (WEEE) no special marking needed
Class 1182
2006/1907/EC (REACH) compliant
Body Brass
Body Plating SUCOPLATE (R) Plating
Centre Contact Copper Beryllium Alloy
Centre Contact Plating Gold Plating (Nickel underplated)
Connector Description Straight bulkhead receptacle jack
CONNECTOR SERIES BNC
Gasket VMQ (Silicone rubber)
Gender jack
Highlight1 Front mount chassis connector
ID 22_BNC-50-0-3/133_N
Impedance 50
Insulator PFA / PTFE
Interface Frequency max. 4 GHz
Interface Standards IEC 60169-8_MIL-STD-348A/301_CECC 22120
Junction receptacle
2011/65/EC (RoHS) compliant
Mounting bulkhead
Number of Matings 500
Operating Temperature max. 165 °C
Operating Temperature min. -65 °C
Outer Contact Brass
Outer Contact Plating SUCOPLATE (R) Plating
Packaging Bulk 100 pcs
PATTERN CLASSES 22
CONNECTOR SHAPE straight
Type Number 22_BNC-50-0-3/133_NH
OBJECT_ID 3068192
